取断丝锥机

{点击此处查看详细资料}
HB-C3型取断丝锥机是我司研发用于无损去除折断在工件中的各种直径的丝锥、钻头、绞刀、螺钉、塞规等工具和刀具的设备。本机优势:设备保修两年,采用电磁吸盘,价格实惠.可取丝锥范围广,效率高,不会损伤工件本体已成型的丝牙。

√免费试样√终身维护√技术培训
立即咨询>
全国咨询热线400-800-8257
  • 产品介绍
  • 合作案例
  • 视频案例
  • 应用范围





    我司生产的便携式电火花取断丝锥机主要适用于机械加工或生产过程中折断的丝锥、铰刀、钻头、螺丝的去除,该取断丝锥机功率为800w,其机头可任意角度旋转,方便加工不同角度的孔。加工的范围为:直径孔、斜孔、大跨距孔、异性孔、槽以及在轧辊上刻字、打标记等。该设备体积小,重量轻,操作简单,稳定可靠,适用范围广,特别适合于大型工件上折断丝锥的取出,并可在合金钢、淬火钢、硬质合金等难以加工的材料上穿孔、扩孔。

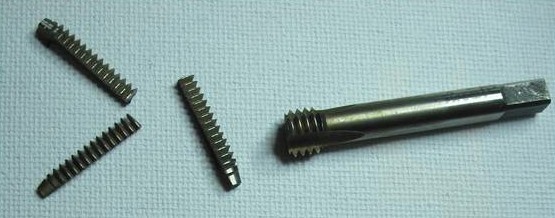

      HB-C3型取断丝锥机,是利用断在工件中的丝锥、钻头等硬质金属与电极接触短路时所产生火花,快速的腐蚀断丝锥及其他硬质金属并将其分裂成若干小块,从而将残留在工件中的丝锥及其他硬质金属去除,并且对工件本身无损伤.



● 取出折断在工件中的丝锥、螺丝、钻头、绞刀、螺钉、塞规等工具/刀具。
● 可在各种大小、形状的工件上加工。
● 在工件上各种角度位置的加工。
● 加工非精度要求的孔(±0.2以上的孔)。
● 尤其适用于难在电火花机床上加工的大型工件。



a)  便携式设计,方便在各种工作台面上使用;

b)  电极为黄铜管式铜棒;

c)  电蚀原理无损取物,去除断物时不损伤螺纹;

d)  使用普通水做工作液体;

e)  非常方便加工大工件上的断锥;

f)  采用电磁吸盘底座,磁性大,可以直接吸附到工件上加工;

g)  工作头可360°调整;

h)  自动进给加工,节省人力;





电源

220v50Hz

输入功率

800W

主轴自动进给行程

60mm

机头手动最大行程

150mm

电极最大直径

28mm

整机重量

29KG

工作液体

自来水或煤油











折断物

规格

推荐电极直径

备注

丝锥

M3

Φ1.5

电极要尽量短,减少抖动

丝锥

M4

Φ2.0

同上

丝锥

M6

Φ3.0

同上

丝锥

M8

Φ4.0

同上

丝锥

M10

Φ5.0

同上

丝锥

M12

Φ6.0

同上

丝锥

M14

7X2

10X2片状电极改制

丝锥

M16

8X2

10X2片状电极改制

丝锥

M20~30

10X2

片状电极
M20以上的丝锥可分次加工

螺钉

M3-M20



推荐方法:打一个一字改锥口,拧下来。
