精密补焊机在焊补不锈钢铸件缺陷的效果



HB-J3型精密补焊机的焊补原理是高频放电、瞬间高温。这个特点让该焊机具有了焊接后母材温度不高，焊缝区金相组织变化没有普通焊机大。而这也正好解决了属于奥氏体的不锈钢，在加速高温时会出现开裂的缺点。让不锈钢这种比较难焊补的材料在HB-J3型精密补焊机面前也变的小菜一碟！

先让我们看看精密补焊机的焊补参数：



使用电源	单相220V±20% -50HZ
功率消耗	10-1200W
瞬时最大输出功率	大于40KW
弧焊输出	功能1-功能4可切换模式
输出电流	输出脉冲电流1-99可调
输出时间	输出脉冲时间1-99可调
电阻焊输出	单点和连续(焊丝0.3-1.2mm可调)
焊丝规格范围	0.2mm-2.0mm
主机体积	长415mm×宽200mm×高225mm
重量	13Kg





















客户焊补产品介绍：

客户的不锈钢五金标件，主要产品是不锈钢球阀和阀盖。铸件要求气密性检测，铸件不得有气孔、缩孔、缩松缺陷存在。在生产中铸件由电焙烧炉的铸件中，大批量的铸件浇口根部出现缩气孔。废品率达到10%。大大提高了品质失效成本，对企业造成了巨大的经济损失，为此客户采用HB-J3型精密补焊机来焊补缺陷产品，以减少企业生产成本。

1、铸件的结构及原工艺方案

   铸件内孔的一片式球阀，材质为304、316，为出口精密件，尺寸及质量表面要求严格。采用硅溶胶熔模生产工艺，型壳厚度为4-7mm,电炉焙烧，焙烧温度为1050℃,浇注温度1580℃。

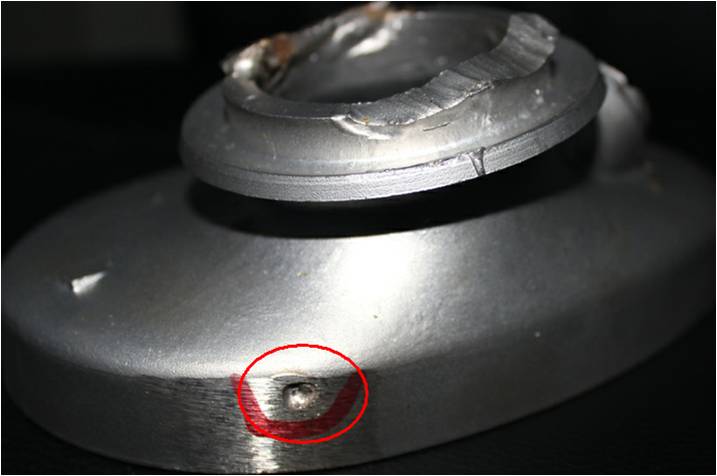

缺陷产品的照片如下：











2、精密补焊机焊补后的效果

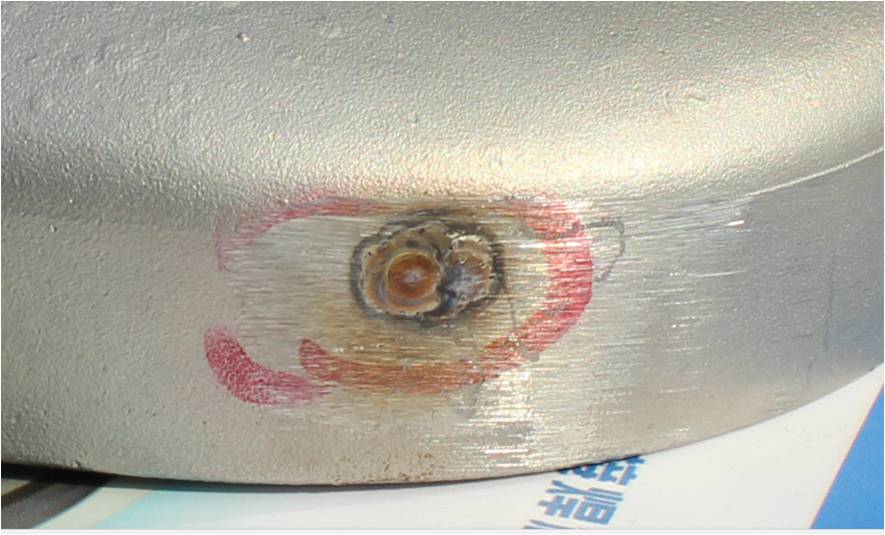

1）焊补后照片：



从图片中可以看出，焊补后焊点部位没有开裂现象，更没有咬边现象。



2）金相测试：





母材金相组织200X图片





焊缝区金相组织200X图片

通过以上图片可以看出在金相组织情况下焊补出来的产品和母材差别不大。





3、结论；

通过精密补焊机的冷焊功效，可以很好的解决不锈钢材质产品焊补开裂的缺陷。这样可以有效的解决企业大量的不锈钢废品件的修复，以降低企业成本。



4、原因分析：

HB-J3型精密补焊机在瞬间释放高频电流所产生的高温，使得焊材在焊补母材沙眼气孔时可以瞬间融化，不会对焊材以外的母材产生过多的热量，所以该焊机可以很好的解决普通氩焊及其他焊机所焊补的开裂以及要边缺陷。当然，焊缝区的完美程度还取决于焊丝与母材的成分匹配程度。所以在焊补铸造缺陷产品时，一定要选用同材质的焊丝。



                                        宏犇实业（上海）有限公司

                                        技术部

                                      2012年9月
